سنسور اثر هال

منتشر شده در توسط Alireza fazli


اثرهال توسط دكتر ادوين هال (Edvin   Hall) درسال 1879 در حالي كشف شد كه او دانشجوي دكتراي دانشگاه Johns  Hopkins در بالتيمر(Baltimore) انگليس بود. هال درحال تحقيق بر تئوري جريان الكترون كلوين بود كه دريافت زماني كه ميدان يك آهنربا عمود بر سطح مستطيل نازكي از جنس طلا قرار گيرد كه جرياني از آن عبور مي كند، اختلاف پتانسيل الكتريكي در لبه هاي مخالف آن پديد مي آيد. او دريافت كه اين ولتاژ متناسب با جريان عبوري از مدار و چگالي شار مغناطيسي عمود بر مدار است. اگر چه آزمايش هال موفقيت آميز و صحيح بود ولي تا حدود 70 سال پيش از كشف آن كاربردي خارج از قلمرو فيزيك تئوري براي آن بدست نيامد. با ورود مواد نيمه هادي در دهه 1950 اثرهال اولين كاربرد عملي خود را بدست آورد. درسال 1965 Joe  Maupin ,Everett Vorthman براي توليد يك سنسور حالت جامد كاربردي وكم هزينه از ميان ايده هاي متفاوت اثرهال را انتخاب نمودند. علت اين انتخاب جا دادن تمام اين سنسور بر روي يك تراشه سيليكن با هزينه كم و ابعاد كوچك بوده است اين كشف مهم ورود اثر هال به دنياي عملي و پروكاربرد خود درجهان بود.

ويژگيهاي عمومي سنسورهاي اثرهال به قرار زير مي باشند:

1.      حالت جامد ؛

2.       عمر طولاني ؛

3.       عمل با سرعت بالا-پاسخ فركانسي بالاي 100KHZ ؛

4.       عمل با ورودي ثابت (Zero Speed Sensor) ؛

5.       اجزاي غير متحرك ؛

6.       ورودي و خروجي سازگار با سطح منطقيLogic  Compatible  input and output ؛

7.        بازه  دمايي گسترده  (-40°C ~ +150°C) ؛

8.        عملكرد تكرار پذيرعالي Highly  Repeatable  Operation ؛

9.       يك عيب بزرگ اين است كه در اين سيستمها پوشش مغناطيسي مناسب بايد در نظرگرفته شود، چون وجود ميدان هاي مغناطيسي ديگر باعث مي شود تا خطاي زيادي در سيستم رخ دهد .

تئوري اثرهال

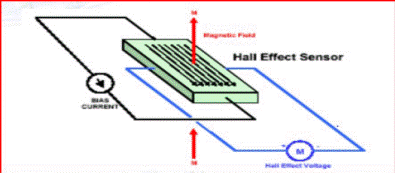

            اگر يك ماده هادي يا نيمه هادي كه حامل جريان الكتريكي است در يك ميدان مغناطيسي به شدت B كه عمود برجهت جريان عبوري به مقدار I مي باشد قرار گيرد، ولتاژي به مقدار V در عرض هادي توليد مي شود.





اين خاصيت در مواد نيمه هادي داراي مقدار بيشتري نسبت به مواد ديگر است و از اين خاصيت در قطعات اثرهال تجارتي استفاده ميشود. ولتاژها به اين علت پديد مي آيد كه ميدان مغناطيسي باعث مي شود تا نيروي لرنتز برجريان عمل كند و توزيع آنرا برهم بزند[F=q(V´B)]. نهايتا حاملهاي جريان مسير منحني را مطابق شكل بپيمايند.      حاملهاي جريان اضافي روي يك لبه قطعه ظاهر مي شوند، ضمن اينكه در لبه مخالف كمبود حامل اتفاق مي افتد. اين  عدم تعادل بار باعث ايجاد ولتاژ هال مي شود، كه تا زماني كه ميدان مغناطيسي حضور داشته و جريان برقرار است باقي مي ماند.
